ОБЛАСТЬ ПРИМЕНЕНИЯ
Устройство деформационных швов для пешеходных переходов из композитных материалов, железобетонных плит, а также при строительстве складских помещений, торговых центров, подземных гаражей, многоярусных стоянок, грузовых платформ и других сооружений при нагрузке на шов до 50 кН.
Конструктивно деформационный шов состоит из алюминиевых направляющих. Конструкция шва препятствует попаданию внутрь шва грязи и устойчивость к износу при тяжелых эксплуатационных условиях.
| ДША-50/0 |
|

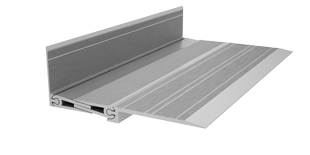

ДША-80/0-УГЛ |
 |
|
 |
РАЗМЕРЫ и ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| ТИП ШВА |
Размеры, мм |
Перемещение, мм |
| А |
С |
Cy |
Сжатие |
Растяжение |
Сдвиг
вертикально |
| ДША-50/0 |
50 |
220 |
- |
5 |
5 |
10 |
| ДША-80/0 |
80 |
250 |
- |
12 |
10 |
| ДША-110/0 |
110 |
280 |
- |
20 |
18 |
| ДША-50/0-УГЛ |
50 |
- |
135 |
5 |
5 |
| ДША-80/0-УГЛ |
80 |
- |
165 |
12 |
10 |
| ДША-110/0-УГЛ |
110 |
- |
195 |
20 |
18 |
|
Закладные профильные конструкции для деформационных швов АКВАСТОП ДША, высота профиля 15 мм.
| ДША-25/15 |
|
ДША-35/15-УГЛ |
 |
|
 |
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| ТИП ШВА |
Размеры, мм |
Перемещение, мм |
| А |
С |
Cy |
H |
Сжатие |
Растяжение |
Сдвиг
вертикально |
| ДША-25/15 |
25 |
50 |
- |
15 |
5 |
5 |
10 |
| ДША-55/15 |
55 |
80 |
- |
12 |
10 |
| ДША-85/15 |
85 |
110 |
- |
20 |
18 |
| ДША-35/15-УГЛ |
37,5 |
- |
50 |
5 |
5 |
| ДША-65/15-УГЛ |
67,5 |
- |
80 |
12 |
10 |
| ДША-95/15-УГЛ |
97,5 |
- |
110 |
20 |
18 |
|
Закладные профильные конструкции для деформационных швов АКВАСТОП ДША, высота профиля 30 мм.
| ДША-85/30 |
|
ДША-65/30-УГЛ |
 |
|
 |
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| ТИП ШВА |
Размеры, мм |
Перемещение, мм |
| А |
С |
Cy |
H |
Сжатие |
Растяжение |
Сдвиг
вертикально |
| ДША-25/30 |
25 |
50 |
- |
30 |
5 |
5 |
10 |
| ДША-55/30 |
55 |
80 |
- |
12 |
10 |
| ДША-85/30 |
85 |
110 |
- |
20 |
18 |
| ДША-35/30-УГЛ |
37,5 |
- |
50 |
5 |
5 |
| ДША-65/30-УГЛ |
67,5 |
- |
80 |
12 |
10 |
| ДША-95/30-УГЛ |
97,5 |
- |
110 |
20 |
18 |
|
Закладные профильные конструкции для деформационных швов АКВАСТОП ДША, высота профиля 50 мм.
| ДША-55/50 |
|
ДША-65/50-УГЛ |
 |
|
 |
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| ТИП ШВА |
Размеры, мм |
Перемещение, мм |
| А |
С |
Cy |
H |
Сжатие |
Растяжение |
Сдвиг
вертикально |
| ДША-25/50 |
25 |
50 |
- |
50 |
5 |
5 |
10 |
| ДША-55/50 |
55 |
80 |
- |
12 |
10 |
| ДША-85/50 |
85 |
110 |
- |
20 |
18 |
| ДША-35/50-УГЛ |
37,5 |
- |
50 |
5 |
5 |
| ДША-65/50-УГЛ |
67,5 |
- |
80 |
12 |
10 |
| ДША-95/50-УГЛ |
97,5 |
- |
110 |
20 |
18 |
|
| СЕРТИФИКАТЫ |
Санитарно-эпидемиологическое заключение N 40.01.17.577.П.000725.12.03 от 25.12.03 г.
Сертификат соответствия Госстроя России N POCC RU.АИ09.H00063 от 25.01.07 г. |
| УПАКОВКА |
Алюминиевый профиль - 3 м. |
|
