ОБЛАСТЬ ПРИМЕНЕНИЯ
Устройство деформационных швов в стенах, потолках и фасадах при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений.
|
Конструктивно деформационный шов состоит из алюминиевых направляющих с декоративным гальваническим покрытием, в которые вставлен уплотнительный профиль. Швы не требуют проведения профилактических работ и устойчивы к старению. Уплотнительный профиль изготовлен из термоэлостопласта (ТЭП) и устойчив к воздействию озона, ультрафиолета, маслам, бензину и антиобледенительным солям. При выходе из строя может быть легко заменен.
Накладные профильные конструкции для деформационных швов АКВАСТОП ДШC

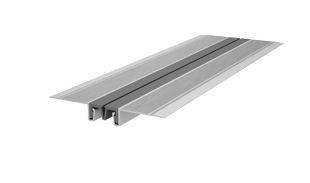

| ДШС-30/0 |
|
ДШС-50/0-У |
 |
|
 |
РАЗМЕРЫ и ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| ТИП ШВА |
Размеры, мм |
Перемещение, мм |
| А |
С |
Cy |
Сжатие |
Растяжение |
Сдвиг
вертикально |
| ДШС-30/0 |
30-35 |
107 |
- |
3 |
10 |
10 |
| ДШC-50/0 |
50-60 |
128 |
- |
10 |
30 |
30 |
| ДШC-70/0 |
70-85 |
149 |
- |
15 |
45 |
45 |
| ДШC-100/0 |
100-130 |
177 |
- |
22 |
65 |
60 |
| ДШС-30/0-УГЛ |
30-35 |
- |
68 |
3 |
10 |
10 |
| ДШC-50/0-УГЛ |
50-60 |
- |
89 |
10 |
30 |
30 |
| ДШC-70/0-УГЛ |
70-85 |
- |
110 |
15 |
45 |
45 |
| ДШC-100/0-УГЛ |
100-130 |
- |
138 |
22 |
65 |
60 |
|
Закладные профильные конструкции для деформационных швов АКВАСТОП ДШС, высота профиля 16 мм.
ОПИСАНИЕ
Конструктивно деформационный шов состоит из алюминиевых направляющих, в которые вставлен уплотнительный профиль. Швы не требуют проведения профилактических работ и устойчивы к старению. Уплотнительный профиль изготовлен из термоэлостопласта (ТЭП) и устойчив к воздействию озона, ультрафиолета, маслам, бензину и антиобледенительным солям. При выходе из строя может быть легко заменен. |
| ДШС-90/16 |
|

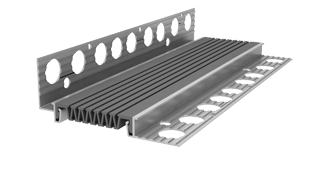

ДШС-60/16-УГЛ |
 |
|
 |
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| ТИП ШВА |
Размеры, мм |
Перемещение, мм |
| А |
С |
Cy |
Сжатие |
Растяжение |
Сдвиг
вертикально |
| ДШС-20/16 |
10-30 |
35 |
- |
3 |
10 |
10 |
| ДШC-40/16 |
30-50 |
56 |
- |
10 |
30 |
30 |
| ДШC-60/16 |
50-80 |
77 |
- |
15 |
45 |
45 |
| ДШC-90/16 |
80-120 |
105 |
- |
22 |
65 |
60 |
| ДШС-20/16-УГЛ |
10-30 |
- |
34 |
3 |
10 |
10 |
| ДШC-40/16-УГЛ |
30-50 |
- |
55 |
10 |
30 |
30 |
| ДШC-60/16-УГЛ |
50-80 |
- |
76 |
15 |
45 |
45 |
| ДШC-90/16-УГЛ |
80-120 |
- |
104 |
22 |
65 |
60 |
|
| СЕРТИФИКАТЫ |
Санитарно-эпидемиологическое заключение N 40.01.17.577.П.000725.12.03 от 25.12.03 г.
Сертификат соответствия Госстроя России N POCC RU.АИ09.H00063 от 25.01.07 г. |
| УПАКОВКА |
Алюминиевый профиль - 3 м.
Компенсатор - бухта 30 м. |
|
